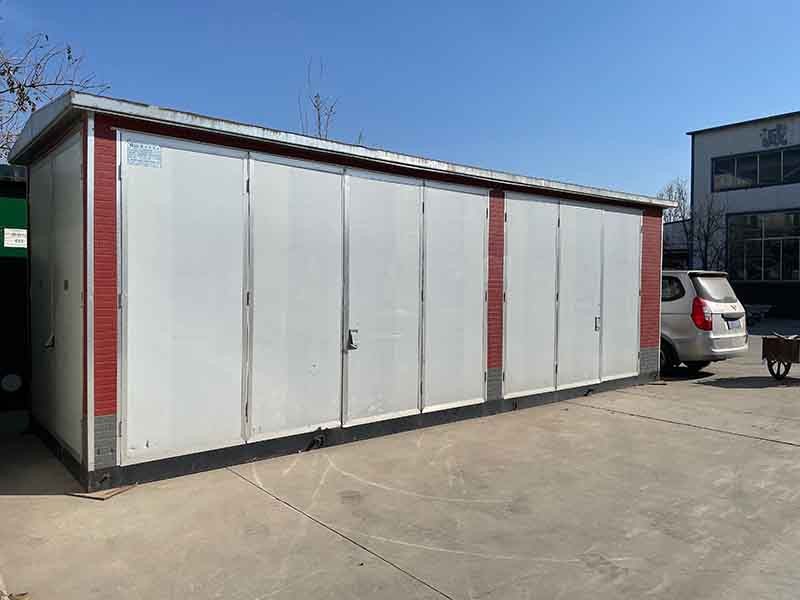

隨著電力輸、配、變網的全方面改造與發展，各地的開閉所大量增加，開閉所位于電力系統中變電站的下級，是將高壓電力分別向周圍的用電單位供電的電力設施。它不僅是配電網底層基本的單元，更是電力由高壓向低壓輸送的關鍵環節之一。
一、組成結構
開閉所的構造關鍵由一次一部分、二次一部分、電壓互感器、底壓(所用電量)、后臺管理視頻監控系統、接地網等構成。
二、用途
用于接受電力并分配電力的供配電設施，高壓電網中稱為開關站。中壓電網中的開閉所一般用于10kV電力的接受與分配。設有中壓配電進出線、對功率進行再分配的配電裝置。相當于變電站母線的延伸，可用于解決變電站進出線間隔有限或進出線走廊受限，并在區域中起到電源支撐的作用。中壓開關站必要時可與配電室合建。開閉所一般兩進多出（常用4~6出），只是根據不同的要求，進出可以設置斷路器、負荷開關。
三、設計要點
1、開閉所地面應高于室外地面，防止雨水進入。
2、有人值班的開閉所應設置單獨值班室，值班室與高壓室有通道。
2、盡量采用自然光和自然通風。
4、
布置緊湊，便于設備搬運、操作、檢修、巡視等要求。
5、開閉所門應設置向外開，高壓側向低壓側開。
四、應用領域
在鐵路電力系統中，開閉所牽引網有分支引出時，為保證不影響電力牽引安全可靠供電而設的帶保護跳閘斷路器等設施的控制場所。多設于樞紐站、編組場、電力機務段和折返段等處。在供電分區范圍較大的復線AT牽引網中，有時為了進一步縮小接觸網事故停電范圍和降低牽引網電壓損失和電能損失，也可在分區所與牽引變電所之間增設開閉所，也稱輔助分區所。
開閉所其作用是通過設置在“開閉所”的多個開關柜，將變電站的所有電力送至需要用電的幾個區域或不同的建筑。電壓是恒定的。形象地說，把一個電源“拆分”成多個電源。比如某開發區有10家企業，都需要10KV電源，所以設置一個設備，進線為10KV，然后為10家企業設置10路相同的10KV電源。
